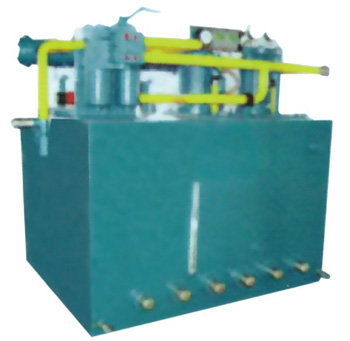

XYZ型系列稀油润滑装置主要适用于电力、矿山、冶金、轻工、水泥港口等机械设备的稀油循环润滑系统中，通常安装在机器附近的地下油库或地坑中。

本稀油站用来将润滑油液强制地压送到机器摩擦部位。在相对运动的机器零件间形成油膜，减少零件的摩擦、磨损。同时对摩擦部位进行冲洗，并带走摩擦产生的热量，保证机器长期正常运转，延长机器使用寿命。

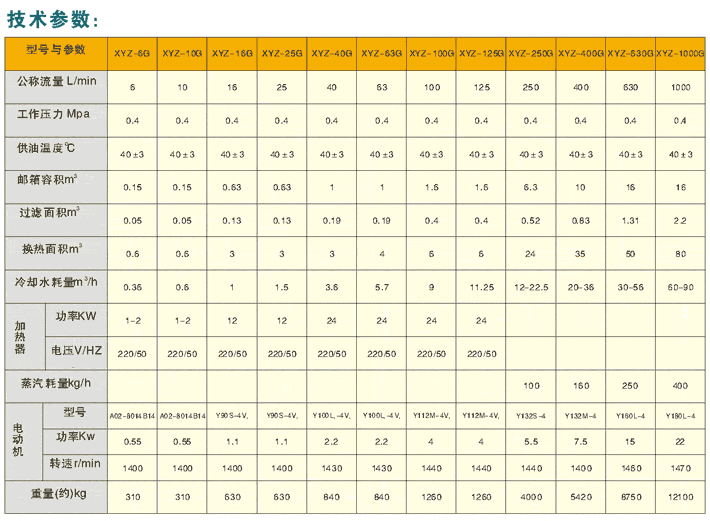

XYZ型系列稀油润滑装置工作介质为N22一N320的工业润滑油或其它机械润滑油，公称压力为0．4Mpa，过滤精度0．1 2 m m。冷却水温度为≤3 0℃，冷却水压力为0.2-0.3Mpa，冷却器进油温度为50℃，降温7-8℃，蒸汽压力为0.2-0.5Mpa。

结构特点：

设有备用油泵，可保证向主机连续供油

过滤器放在冷器之前，可提高过滤和通过能力

采用双筒式过滤器，可不停车进行滤芯和清洗和更换。采用列管式油冷却器，冷却效果好，阻力小，便于维修回油设有磁过滤，可吸附清除油液中铁质微粒。保证油清洁度配有仪表盘和电控箱，观察运行参数方便，可实现自动控制和事故报警。

工作原理：

工作时，油液由齿轮泵从油箱吸出，经单向阀、双简网式油滤器、列管式油冷却，被直接送到设备的润滑点。油站的最高供油压力为0.4MPa，最低供油压力为0．1 MPa，根据润滑点的要求，通过调节安全阀确定使用压力，当油站的工作压力超过安全阀的调定压力时，安全阀将自动打开，多余的回流油箱。正常工作时，油泵一台工作、一台备用。有时设备耗油量由于某种原因需要增加时，则系统压力下降。当降到调定值时。通过压力调节器控制备用泵自动开启与工作泵一起工作。直到恢复正常时，备用泵自动停止工作。若油压继续下降到另一调定值时，则通过另一压力调节器控制，发出事故警报。

       双简网片式过滤器的一组过滤滤芯工作，一组过滤滤芯备用。在进出口处接有双针双管压力表，当压差超过0．1 5MPa(≥250L／mi n，稀油站为0.05一0.1 Mpa)人工换向，备用过滤工作，取出原工作滤芯，清洗或更换滤片。

       本装置出油口接有压力电接点温度计，根据供油温度要求，调定最高口和最低两个界限。在最低点时，信号灯亮。人工开启油用电加热器进行加热，当油温升至最高点时，自动切断油用电加热器，停止加热。I>250L／min稀油润滑装置，采用蒸汽加热油箱中的润滑油。仪表盘尚多一检测冷却器进出水管压差的仪表，其主要部件均另外装于基础上；而≤125L／min稀油站的全部部件都装在油箱上，为整体式结构。
